CKV500-800系列数控立式车床



产品特点

高刚性 高效率 高精度 维护简单
高密度铸铁，整体式底座，大截面横梁及立 柱，进口滚柱导轨，有效机床刚性。
 伺服主轴，宽广的调速范围。进给轴高 速位移，丰富的自动化刀塔配置，整体 式防护并可选配自动门，选配机器人接 口，可方便联组成自动化生产线，特别 适合汽车，轴承，发动机，电梯等大批 量生产的行业。 整体式主轴单元，回转精度 高；进口滚柱直线导轨，预拉 式丝杆支承，兼顾切削刚性及 定位精度。 主轴单元及丝杆支承单元免维护。液压 系统的调整直接在正面门后。

刀塔形式

A型刀塔
采用端齿盘定位，能承受很大的 切削力，重复定位精度0.005。 换刀时间短，允许装直径粗的刀 杆，加高厚度尺寸较大的零件刚 性更好。
E型刀塔
刀位多，液压换刀及锁刀，刚性好；端 齿盘定位，重复定位精度0.003;具有就 近换刀功能，换刀速度快。比较适合于 扁平类零件加工。
V.D.I刀塔
在E型刀塔基础上具备了钻攻铣等动力刀 具功能，配合主轴的C轴控制，使机床具 备车、钻、攻、铣一体功能，可减少工 件上下料时间，减少重复定位误差，节约物流空间。

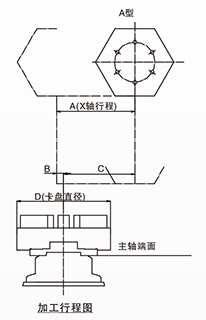

加工行程

 A型刀塔

机型 A B C D
CKV500A 370 40 330 381
CKV630A 440 40 400 533.4
CKV800A 590 40 550 609.6

机型 A B C
CKV500A 500 600 600
CKV630A 530 700 780
CKV800A 800 800 1000
  E型刀塔
机型 A B C D
CKV500E 370 40 330 381
CKV630E 440 40 400 533.4
CKV800E 590 40 550 609.6


机型 A B C
CKV500E 500 600 600
CKV630E 530 700 780
CKV800E 800 800 1000

  E+C (V.D.L)型刀塔

机型 A B C D
CKV500E+C 370 40 330 381
CKV630+C 440 40 400 533.4
CKV800+C 590 40 550 609.6


机型 A B C
CKV500E+C 500 600 600
CKV630E+C 530 700 780
CKV800E+C 800 800 1000


主要规格参数


参数名称 单位 CKV500A CKV500E KV500E+C CKV630A CKV630E
床身上回转直径 mm 600 600 600 780 780
切削高度 mm 600 600 600 700 700
床身上回转直径 mm 500 500 500 630 630
主轴 主轴转速范围 r/min 50-1500 50-1500 50-1500 50-750 50-750
主轴输出扭矩 N.m 750 750 750 780 780
主电机输出功率 连续/30分钟 KW 22/30 22/30 22/30 22/30 22/30
卡盘直径 inch 15 15 15 21 21
X轴快移速度 m/min 12 12 12 10 10
Z轴快移速度 m/min 12 12 12 10 10
X轴行程 mm 330 330 330 400 400
Z轴行程 mm 600 600 600 700 700
加工精度   IT6-IT7 IT6-IT7 IT6-IT7 IT6-IT7 IT6-IT7
加工工件表面精糙   Ra1.6 Ra1.6 Ra1.6 Ra1.6 Ra1.6
定位精度 X 轴 mm 0.018 0.018 0.018 0.018 0.018
Z 轴 mm 0.020 0.020 0.020 0.020 0.020
重复定位精度 X 轴 mm 0.006 0.006 0.006 0.006 0.006
Z 轴 mm 0.008 0.008 0.008 0.008 0.008
标准刀架形式   立式6工位 卧式8工位 卧式8工位动力刀座 立式6工位 卧式8工位
机床重重 kg 8000 8000 8200 9000 9000
机床外形(长*宽*高） mm 3200*2000*3000 32 00*2000*3000 32 00*2000*3000 3600*2300*3100 3600*2300*3100

参数名称 单位 CKV630E+C CKV800A CKV800E CKV800E+C
床身上回转直径 mm 780 1000 1000 1000
切削高度 mm 700 800 800 800
床身上回转直径 mm 630 800 800 800
主轴 主轴转速范围 r/min 50-750 50-750 50-750 50-750
主轴输出扭矩 N.m 780 1800 1800 1800
主电机输出功率 连续/30分钟 KW 22/30 30/37 30/37 30/37
卡盘直径 inch 21 24 24 24
X轴快移速度 m/min 10 10 10 10
Z轴快移速度 m/min 10 10 10 10
X轴行程 mm 400 550 550 550
Z轴行程 mm 700 800 800 800
加工精度   IT6-IT7 IT6-IT7 IT6-IT7 IT6-IT7
加工工件表面精糙   Ra1.6 Ra1.6 Ra1.6 Ra1.6
定位精度 X 轴 mm 0.018 0.018 0.018 0.018
Z 轴 mm 0.020 0.020 0.020 0.020
重复定位精度 X 轴 mm 0.006 0.0075 0.0075 0.0075
Z 轴 mm 0.008 0.015 0.015 0.015
标准刀架形式   卧式8工位动力刀座 立式6工位 卧式8/10工位 卧式8/10工位动力刀座
机床重重 kg 9500 12000 12000 12500
机床外形(长*宽*高） mm 3600*2300*3100 3800*2500*3500 3800*2500*3500 3800*2500*3500
